一、产品定位

HOOPS Exchange是一款专为三维工程应用开发所设计的软件开发工具包（SDK）。该工具包重点解决工程软件中“访问与重用由CAD／BIM设计工具所生成的三维数据”这一关键需求。通过一个统一的接口，开发者能够从超过30种原生格式及标准格式中导入、适配、再导出3D数据。

二、支持格式与核心数据模型

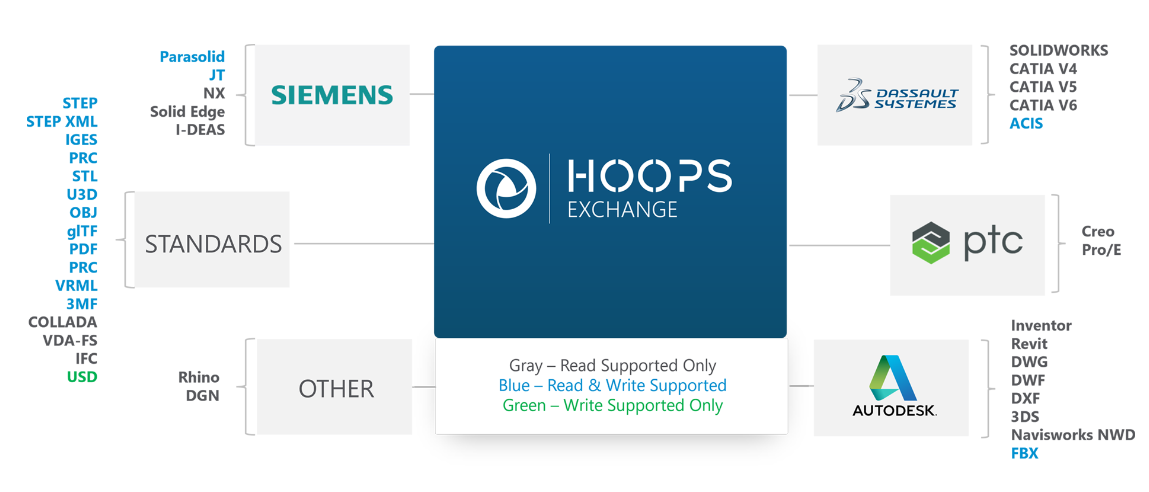

在机械CAD (MCAD)领域，支持如CATIA、NX、SolidWorks、Creo、Inventor、SolidEdge、JT、STEP、glTF、OBJ、3MF、IGES等。

在建筑及BIM领域，支持如Revit、Navisworks、IFC、DWG等格式。

HOOPS Exchange的核心三维数据模型基于ISO 14739-1:2014规范的PRC（Product Representation Compact）格式。该格式支持装配树(Assembly Tree)、拓扑与几何(Topology & Geometry)、产品制造信息(PMI)、视图(Views)等工程关键概念。

无论开发者是从CAD文件（如STEP、JT）导入，还是通过API直接定义模型，一旦模型被创建，即可通过HOOPS Exchange快速导出为所支持的任意格式，同时最大程度保留源数据的丰富性。

三、平台兼容性与业务应用范围

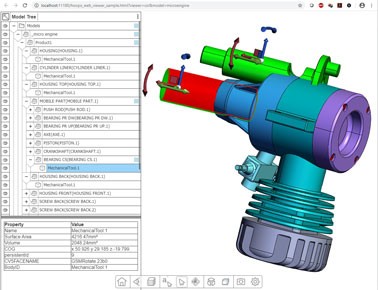

HOOPS Exchange同时兼容桌面(Desktop)、移动(Mobile)与网页(Web)平台，可被集成到CAD、CAE/分析、CAM、制造即服务(MaaS)、CMM、PLM/视图、数字化工厂、建筑／土木等各类工程软件中。

其适用场景非常广泛，包括但不限于：

• 可视化(Visualization)
• 设计(Design)
• 分析(Analysis)
• 文档管理(Document Management)
• 协作(Collaboration)
• 设计评审(Design Review)
• 报价(Quotation)
• 3D打印(3D Printing)
• 制造(Manufacturing)
• 扩增现实／虚拟现实(AR/VR)等。

四、功能模块与几何／拓扑处理能力

HOOPS Exchange的结构设计极具灵活性，能够支持多种格式中所包含的数据类型。例如：

• 装配结构与零件(Assembly & Parts)
• 精确几何：边界表示(B-rep)与三角化网格(Tessellation)
• 配置(Configurations)

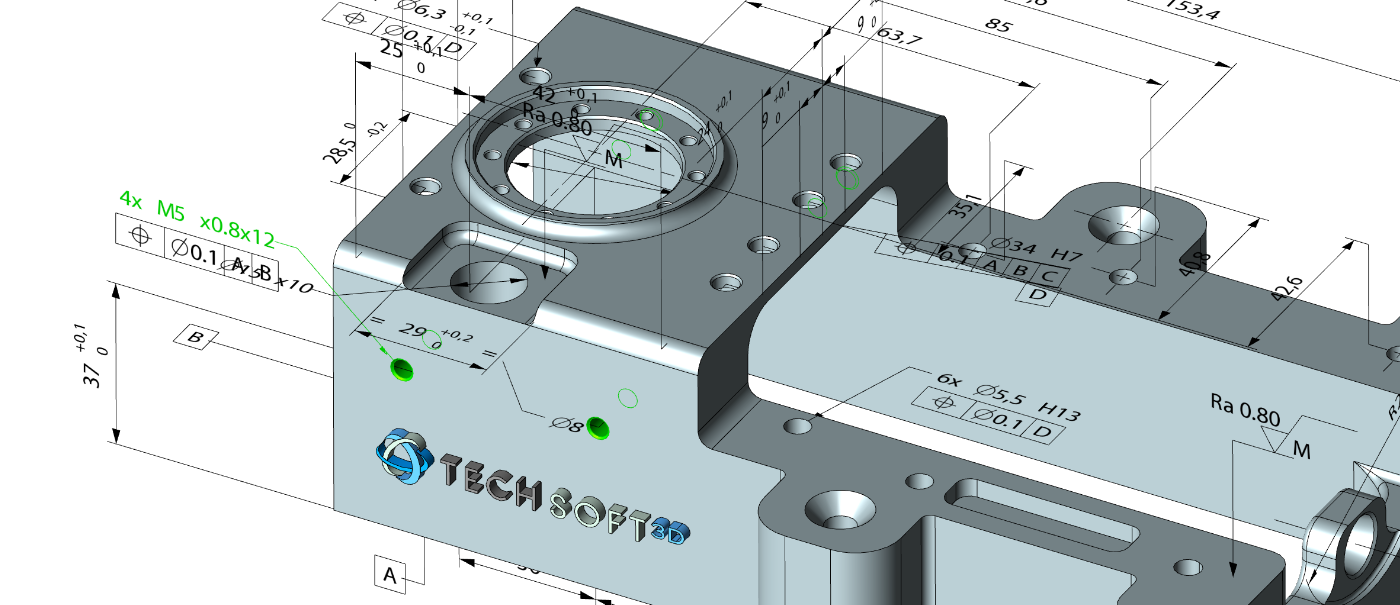

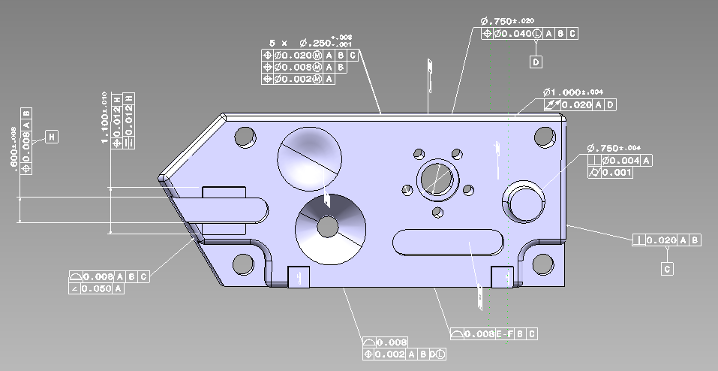

• 元数据(Meta-Data)、产品制造信息(PMI)
• 视图、标记(Markups)、设计特征(Design Features)等。

该SDK提供可高度定制的API，可用于构建无建模内核(kernel)或已有内核环境下的应用程序。其功能包括：

• 模型几何查询与适配
• 生成各类网格三角化(tessellation)
• 修复(Repair)、缝合(Sew)、校正不一致几何(heal inconsistent geometries)
• B-rep定义与曲面(surfaces)的适配，以便不同建模器(modelers)复用。

此外，还支持如点在曲面上的投影(point on surface)、物理属性计算(physical properties)等高级几何运算，并可与第三方几何内核库（如Parasolid、ACIS、OpenCascade）或网格修复库（如Polygonica）协作使用。

在导出方面，HOOPS Exchange支持将内存模型导出到多种标准格式，例如STEP、JT、3D PDF、STL、glTF等。

五、高级发布模块（3D PDF）

HOOPS Exchange还包括一个高级发布(Advanced Publishing)模块，用于将3D模型嵌入PDF文件中，实现交互式3D文档的创建。

该模块基于Acrobat Reader内核技术，同时支持开发者：

• 操作预置PDF模板或从头使用API创建PDF
• 向文档中添加交互事件—比如点击文本触发3D模型高亮特定部件
• 利用PRC格式与Adobe技术构建丰富、互动性强的3D PDF文档，极大简化开发工作量。

六、总结

总而言之，HOOPS Exchange凭借其广泛的格式支持、强大的几何与拓扑处理能力、跨平台兼容性以及丰富的API定制能力，为工程及设计软件开发者提供了一个稳健、灵活且可扩展的三维数据访问基础设施。无论是设计评审、制造仿真、数字孪生，还是AR/VR应用，皆可在此基础之上构建高效的解决方案。
