HOOPS Communicator作为一款专业级的3D Web可视化开发包，专注于在Web浏览器中实现工程图形的高效渲染与交互，为制造业、建筑、航空航天等多领域提供了强大的3D数据处理与协作解决方案。

一、核心技术架构

HOOPS Communicator以HOOPS Exchange、HOOPS Visualize和HOOPS Publish为基础构建，形成了完整的3D数据处理与展示技术链。其核心组件包括：

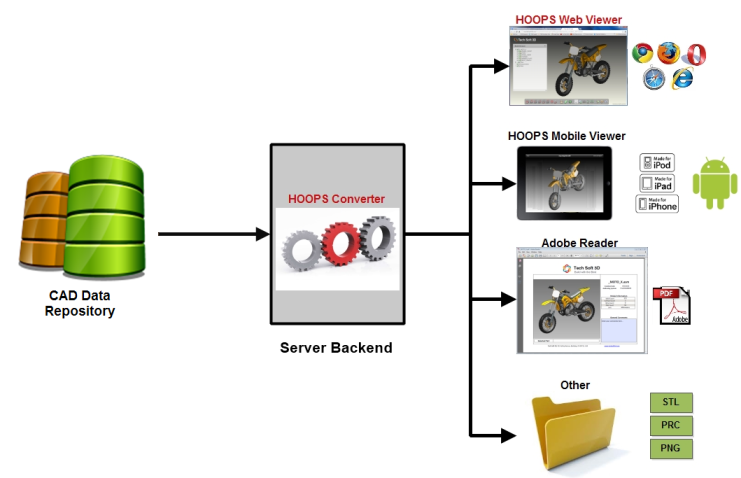

HOOPS Converter：作为可在Web服务器上运行的命令行程序，HOOPS Converter能够读取超过20种不同的CAD文件格式，并将其转换为HOOPS Web Viewer可识别的HWF格式。这一过程不仅实现了模型数据的高效转换，还通过生成XML文档，将数字模型各部分与数据库标识符关联，为开发人员提供了拓展模型信息的接口，例如在模型查看时展示零件编号、制造商等详细信息。

HOOPS Web Viewer：作为在Web浏览器中查看与交互3D CAD模型的客户端应用程序，HOOPS Web Viewer能够从远程Web服务器读取HWF文件，并支持在客户端或服务器端运行。它具备丰富的功能，如模型树浏览、对象属性查询、测量、查看产品制造信息（PMI）、注释保存与共享，以及对模型各部分的选择、隐藏、隔离和着色操作。

二、多样化部署与应用模式

HOOPS Communicator支持多种部署与应用模式，以满足不同工作流程和设备环境的需求：

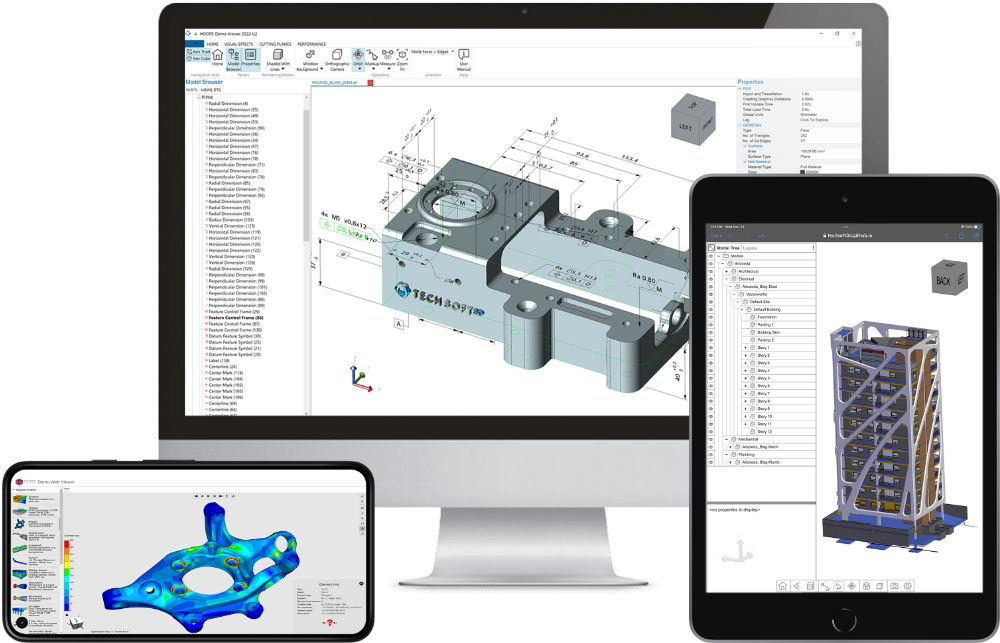

• 桌面平台浏览器应用：通过随附的HOOPS Web Viewer，提供零客户端解决方案，用户无需额外安装软件，即可在桌面浏览器中实现3D模型的高效查看与交互。
• 移动设备查看：在服务器端呈现（SSR）模式下，HOOPS Web Viewer或HOOPS Viewer应用程序可在移动设备上运行，支持iOS和Android平台，使用户能够随时随地访问和查看3D模型。
• 3D PDF文件处理：能够查看和共享3D PDF文件，这些文件可通过桌面系统上的免费Adobe Reader或适用于iPhone或iPad的3D PDF Reader进行访问，进一步拓展了3D数据的共享与传播途径。
• 快速可视化参考：提供简单2D图像的数据，用作快速进行可视化参考的缩略图，方便用户快速浏览和初步了解模型信息。

三、高性能渲染技术

HOOPS Communicator在渲染技术方面具备显著优势，确保了3D模型的高效展示与流畅交互：

• 客户端渲染（WebGL）：在客户端渲染模式下，HOOPS Web Viewer从Web服务器下载模型文件，并利用WebGL进行显示。WebGL作为一种JavaScript API，能够在不依赖第三方插件的情况下，在Web浏览器中呈现交互式3D图形，但对客户端硬件的渲染能力有一定要求。
• 服务器端渲染（SSR）：SSR模式下，所有渲染工作由Web服务器执行，用户与模型交互时，服务器渲染每帧并将图像发送回客户端浏览器进行显示。这种模式的优势在于降低了客户端硬件要求，使任何支持HTML5 Canvas对象的浏览器都能实现3D模型的高效查看，尤其适用于处理非常大的模型，避免了因客户端硬件限制导致的性能问题。

四、丰富的功能特性

HOOPS Communicator具备一系列强大的功能特性，使其在3D模型处理与协作领域表现出色：

• 全模型树访问与业务数据绑定：支持全模型树的访问，用户可以深入查询模型的层级结构和各组件信息，并实现业务数据与模型的绑定钻取，为数据分析和决策提供有力支持。
• 精确测量与PMI支持：具备精确测量功能，包括点信息、距离、角度和物理属性（如面积、体积）等的测量，并支持加载产品制造信息（PMI）及用户自定义批注，满足制造业等领域的精确设计与生产需求。
• 剖面分析与2D图纸支持：支持X、Y、Z三轴剖面及自由剖面组合分析，同时支持2D图纸（如DWG和DXF格式）的查看及二三维联动，方便用户进行详细的工程分析和设计审查。
• 点云数据处理与PBR材质渲染：能够查看点云数据，并可将其与三维模型结合显示，为建筑、测绘等领域提供更丰富的数据展示方式。同时支持PBR（基于物理的渲染）材质渲染，提升模型的视觉真实感和专业性。

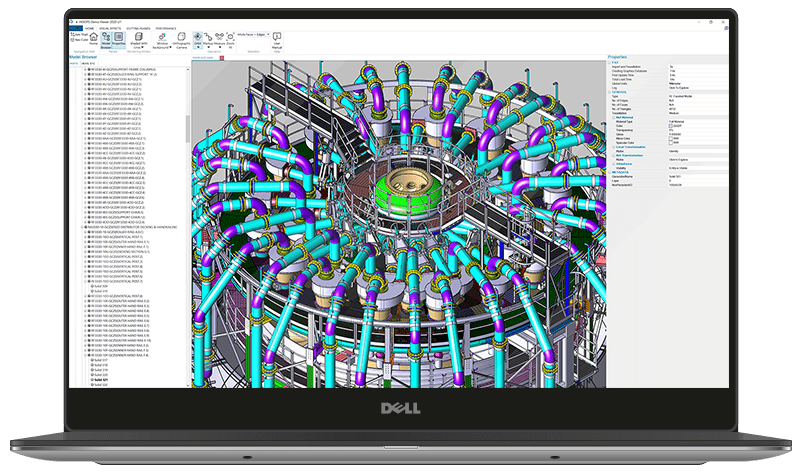

• 流式加载与超大规模模型处理：通过高度优化的流媒体技术，HOOPS Communicator能够处理具有数万个或更多零部件的超大规模模型（数十GB级），实现快速加载和流畅交互，大幅降低首次交互时间，提高工作效率。

五、多平台支持与安全性

HOOPS Communicator作为一款跨平台工具，具备出色的兼容性，能够完美适配多种网络环境和设备类型，包括桌面计算机、移动设备以及Web浏览器等，实现了真正意义上的灵活协作。此外，HOOPS Communicator还提供了多层次、全方位的安全性控制机制，通过严格的用户权限管理、数据加密等技术手段，确保模型数据的安全性和保密性，有效防止数据泄露和非法篡改等风险，为企业核心知识产权和敏感商业信息筑起坚固的安全防线。

HOOPS Communicator凭借其强大的功能、高效的性能和灵活的部署方式，正在推动各行业的数字化转型和创新发展，为3D模型的高效可视化、虚拟装配、设计评审、数据协作等应用场景提供坚实的技术支撑。
