概述：在平时的设计工作中，我们在保存设计数据时都会根据企业的规则手动填写零部件/图号。可能文件少的时候我们能很清晰的知道下一个流水号是多少，但是一旦文件较多是我们往往很难确定下一个流水号是多少，今天就来教教大家怎么使用PDM里的序列号自动生成零部件/图号。
相关链接：

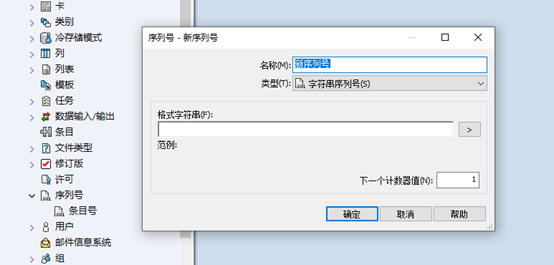

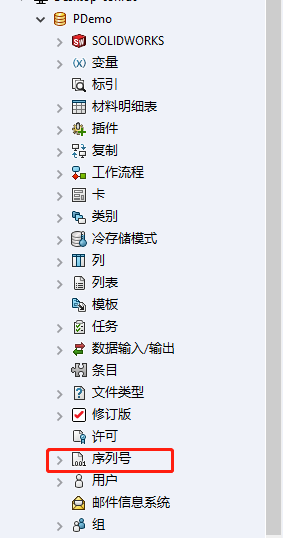

以管理员身份登录PDM Professional 管理工具。然后，右键单击“序列号”模块并选择“新序列号”。
右键新序列号

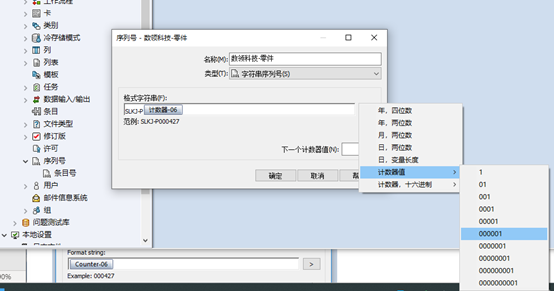

这里使用我们公司的规则来举例，首先我们给这个序列号命名为数领科技-零件。对于“类型”，我们选“字符串序列号”。在格式字符串中，我们单机>箭头并选择“计数器值>000001”.
由于组件需要遵循 1XXXXX 格式，我们将“下一个计数器值”调整为100000。在格式字符串中，可以选择构建可以由静态文本和运行自动值组合驱动的智能零件编号方案。
单机确定，我们新建的序列号就是出现在列表里。

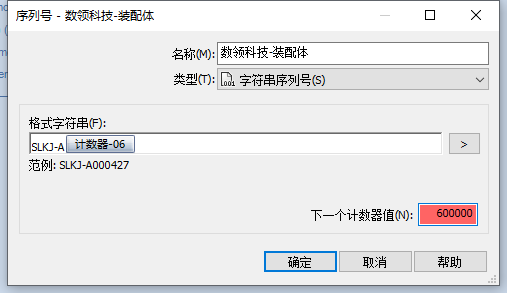

接下来，执行相同的步骤来创建“数领科技-装配体”序列号生成器。
现在我们在 PDM 中创建了2个序列号，我们将配置 SOLIDWORKS 以利用这些序列号进行自动编号。在我们配置 SOLIDWORKS 之前，我们需要以管理员权限登录到我们的库。登录到正确的库后，是时候跳入 SOLIDWORKS。

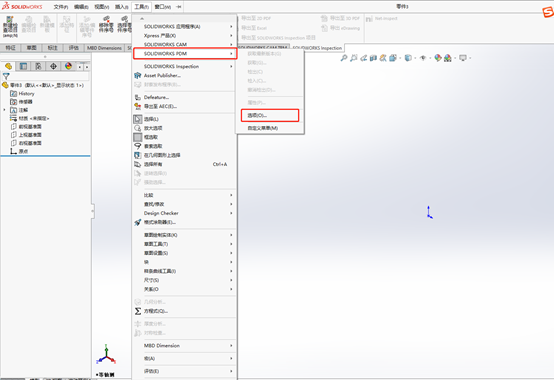

在我们工程师的电脑上，我们将设置适当的链接。在 SOLIDWORKS 中，转到工具菜单 > SOLIDWORKS PDM > 选项。

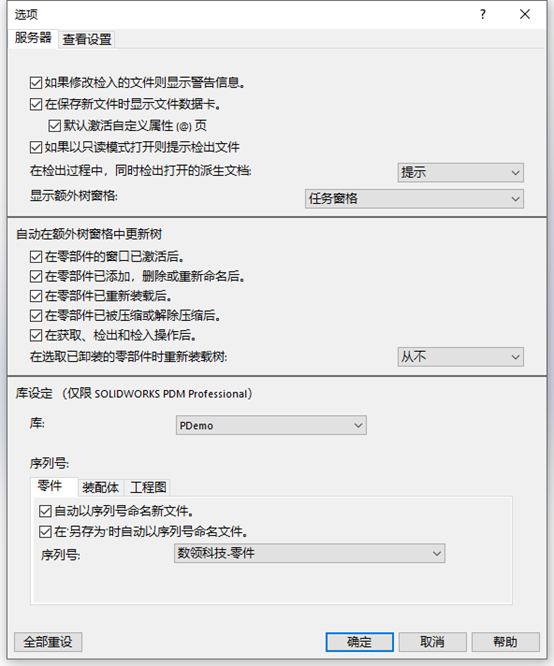

将出现选项屏幕。确保您正在查看“服务器”选项卡。在页面底部处，有一个部分标记为“Vault 设置（仅限 SOLIODWORKS PDM Professional）。这是我们将链接到 PDM 序列号的地方。我们需要做的第一件事是确保从“Vault:”下拉菜单中选择了正确的 Vault。
在“序列号：”部分下，选择“部件”选项卡。检查您要启用的选项，然后从下拉列表中选择适当的序列号。在这个例子中，我从下拉列表中选择了“数领科技-零件”。

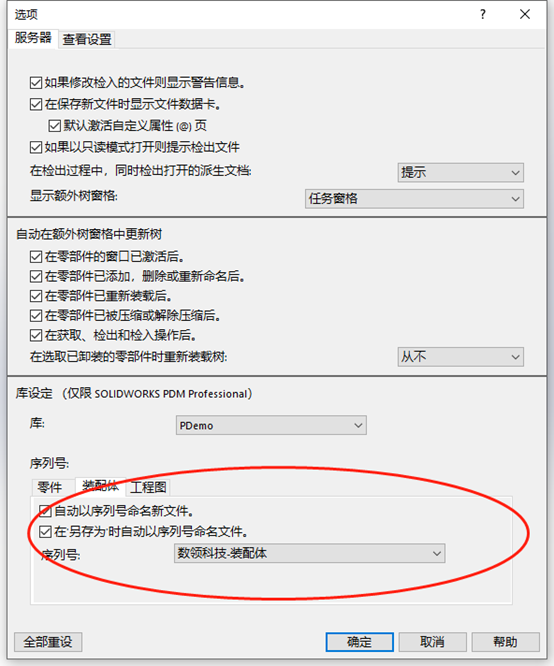

装配体操作一样。

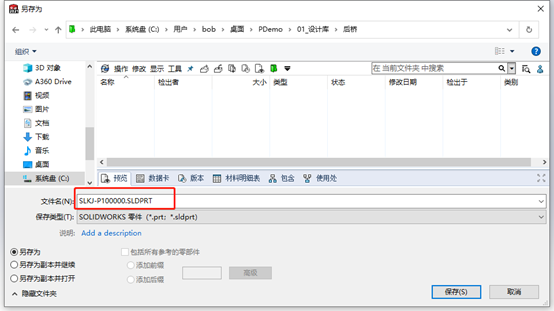

现在，在我们在保管库中选择“另存为”后，序列号将自动应用于我们的文件名。
使用 PDM 序列号控制零件编号可能不适用于所有情况。但是，使用 PDM Professional 进行自动编号能够减轻手动获取 SolidWorks 文件零件编号的负担。
